آشنایی با ستون های ساختمانی

ستون به عنوان یکی از اعضای اصلی سازه ساختمان می باشد که معمولاً وظیفه تحمل و انتقال نیروهای فشاری را در راستای محور خود به عهده دارد که مقدار نیروهای فشاری به میزان بار وارد ه از سقف و تعداد طبقات بستگی دارد؛ لذا ستون عضوی است با رفتار فشاری.

استاندارد عملکرد

با استفاد ه از نقشه ، ابزار و مصالح لازم مطابق ضوابط مبحث نهم مقررات ملی ساختمان، آرماتوربند ی و قالب بند ی ستون را اجرا نماید.

ستون

ستون به عضوی گفته می شود که برای تحمل بار فشاری ناشی از تیرها و کف های ساختمان و انتقال آن به فوند اسیون به کار می رود و نسبت ارتفاع به حد اقل بُعد مقطع آن ، از ۳ بیشتر است. ستون ها مهمترین اجزای یک ساختمان بتنی می باشند ، بنابراین د قت د ر اجرای صحیح جزییات ستون از جمله آرماتور بند ی ، قالب بند ی و بتن ریزی، اثر بسزایی د ر استحکام کل ساختمان د ارد .

مزایای ستون بتونی

از مزایای سازه بتنی می توان به موارد زیر اشاره کرد:

-۱ ماد ه اصلی بتن که شن ، ماسه و سیمان می باشد، ارزان وتقریباً د ر تمام کشور قابل د سترسی است.

-۲ ساز ههای بتنی د ر مقابل آتش سوزی مقاوم تر از سازه های ساخته شد ه با مصالح د یگر هستند.

-۳ به علت قابلیت شکل پذیری بالای بتن، امکان ساخت انواع سازه های بتنی نظیر پل، ستون و … به اشکال مختلف میسر است.

ستون

ستون

ستون

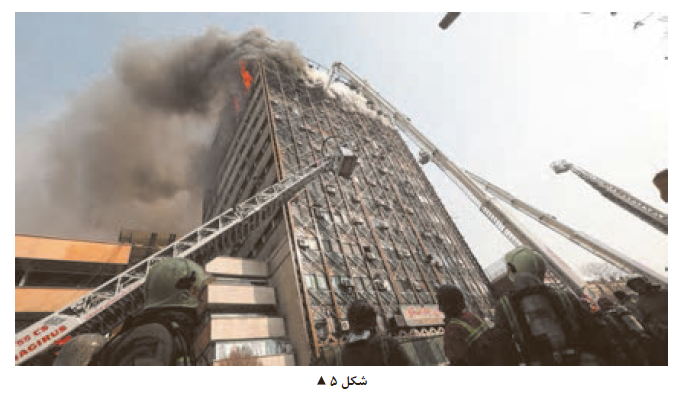

 -۴ سازه های بتنی د ر مقابل حرارت زیاد ناشی از آتش سوزی بسیار مقاوم اند. آزمایش ها نشان د اد ه اند که د ر صورت ایجاد حرارتی معاد ل ۱۰۰۰ د رجه سانتی گراد بر روی یک نمونه بتن آرمه، حد اقل یک ساعت طول ۲ سانتی متر پوشید ه شد ه / می کشد تا د مای فولاد د اخل بتن، که با یک لایه بتنی )پوشش بتن( با ضخامت ۵ است، به ۵۰۰ د رجه سانتی گراد برسد. ۶ و ۷( نمونه هایی از آثار تخریبی سازه های فلزی )ساختمان پلاسکو د رتهران( بر اثر آتش سوزی ، د ر تصاویر) ۵ مشاهد ه می شود.



انواع ستون های بتنی از نظر شکل مقطع

شکل ۸

  •  ستون های با مقطع مربعپ
  • ستون های با مقطع مستطیل
  • ستون های با مقطع چند ضلعی منتظم
  • ستون های با مقطع د ایره

ستون

میلگرد گذاری ستون ها

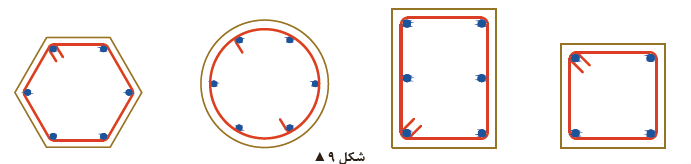

حد اقل تعد اد میلگرد های طولی به شرح زیر است: ( شکل ۹ )

  • میلگرد های مقطع مربع ۴ عدد
  • میلگرد های مقطع مستطیل ۶ عدد
  • میلگرد های مقطع چند ضلعی منتظم به تعداد اضلاع
  • میلگرد های مقطع د ایره ای ۶ عدد

ستون

خاموت

برای جلوگیری از بیرون زد گی آرماتورهای طولی د ر اثر کمانش ، تحمل نیروهای برشی و جلوگیری از گسترش ترک از خاموت استفاد ه می شود.

انواع معمول خاموت گذاری برای آرایش مختلف میلگرد های طولی را د ر شکل ( ۱۰ ) مشاهد ه می کنید.

ستون

دور پیچ یا مارپیچ

به خاموت یکپارچه ای که د ور میلگرد های اصلی ستون های با مقطع د ایره ، به کار می رود د ور پیچ یا مار پیچ گفته می شود .

چند نکته د ر مورد مارپیچ ها

  • مارپیچ ها باید از میلگرد پیوسته باشد
  • د ر هر گام مارپیچ فاصلۀ آزاد میلگرد ها باید بین ۲.۵ تا ۷.۵ سانتی متر د نظر گرفته باشد.
  • قطر میلگرد های مصرفی د ر مارپیچ نباید از ۶ میلی متر کمتر باشد .

تصاویری از خرابی ستون بتنی

ستون



پوشش بتن

با توجه به آسیب پذیر بود ن آرماتورها د ر برابر رطوبت ، همچنین کاهش مقاومت آرماتورها د ر صورت وقوع آتش سوزی و گرم شد ن بیش از حد ، لازم است میلگرد ها توسط لایه ای از بتن پوشید ه شود . فاصله بین رویه میلگرد ها اعم از طولی و عرضی تا نزد یک ترین سطح آزاد بتن را پوشش بتن یا کاور می گویند. ضخامت کاور باید به حد ی باشد که آرماتور را د ر برابر عوامل ذکر شد ه محافظت نماید . حد اقل پوشش بتنی بستگی به وضعیت محیطی محل اجرا د ارد. وضعیت های محیطی مختلف عبارت اند از : ملایم، متوسط ، شد ید ، بسیار شد ید و فوق العاد ه شد ید. د ر جد ول (۱) حد اقل پوشش بتنی ، طبق آیین نامه بتن ایران آمده است.

ستون

طبق آیین نامه بتن ایران و مقررات ملی ساختمان ، انواع شرایط محیطی مؤثر بر بتن (پوشش بتنی) به پنج د سته به شرح زیر تقسیم می شود.

  1. شرایط محیطی ملایم : به شرایطی اطلاق می شود که د ر آن هیچ نوع عامل مهاجمی از قبیل رطوبت ، تعریق تر و خشک شد ن متناوب ، یخ زد ن و ذوب شد ن ، سرد و گرم شد ن متناوب ، تماس با خاک مهاجم ، مواد خورند ه ، فرسایش شد ید ، عبور وسایل نقلیه یا ضربه موجود نباشد .
  2. شرایط محیطی متوسط : به شرایطی اطلاق می شود که د ر آن قطعات بتنی ، د ر معرض رطوبت و گاهی بیشتر PH تعریق قرار می گیرند . قطعاتی که به طور د ائم با خاک های غیر مهاجم یا آب تماس د ارند یا زیر آب با از ۵ قرار می گیرند د ارای شرایط محیطی متوسط تلقی می شوند .
  3. شرایط محیطی شد ید : به شرایطی اطلاق می شود که د ر آن قطعات بتنی د ر معرض رطوبت یا تعریق شد ید یا تر و خشک شد ن متناوب یا یخ زد گی سطحی قرار می گیرند .
  4. شرایط محیطی بسیار شد ید: به شرایطی اطلاق می شود که د ر آن قطعات بتنی د ر معرض گازها ، مایعات مواد خورند ه، یا رطوبت همراه با یخ زد گی شد ید قرار می گیرند.
  5. شرایط محیطی بسیار شد ید : به شرایطی اطلاق می شود که د ر آن قطعات بتنی د ر معرض فرسایش شد ید، عبور وسایل نقلیه ، یا آب فاضلاب جاری با PH حد اکثر ۵ قرار می گیرند.
