وال پست ، و هدف آن در ساختمان سازی چیست؟

به طور کلی وال پست وظیفه انتقال نیرو از دیوار به فریم ساختمان را دارد که به واسطه این انتقال نیرو، دیوار دچار تخریب و آسیب دیدگی نخواهد شد.

نیرویی که در این جا از آن نام برده می شود، نیروی حاصل از باد یا زلزله می باشد.

وال پست چیست؟

 یک المان غیر سازه ای می باشد که اجرا و عدم اجرای آن به نظر مهندس طراحی ساختمان بستگی دارد.

اهمیت استفاده ازآنها در عدم آسیب دیدگی قسمت های اصلی سازه مانند تیر، ستون و سقف ها می باشد. استفاده از آن می تواند تضمین کننده عملکرد مناسب سازه شود.

معرفی انواع وال پست

وال پست به دو دسته وال پست قائم و افقی تقسیم بندی می شود.

نحوه عملکرد وال پست قائم و افقی به گونه ای است که باعث ایجاد درگیری دیوار با اسکلت و در نتیجه استحکام بخشیدن به دیوار می شود.

انواع وال پست از نظر اجرایی به دسته های مختلفی تقسیم بندی می شود.

از دیگر روش های اجرای آن می توان به اجرای تسمه دور ستون، اتصال دیوار به ستون به واسطه استفاده از میلگرد، مهار دیوار به واسطه تعبیه میلگرد در داخل ستون ها، استفاده از میلگرد در کف برای مهار دیوار، مهار دیوار از طریق عبور میلگرد در داخل سوراخ قالب ها و اجرای وال پست به عنوان جان پناه، اشاره کرد.

نوع اتصال باید به گونه ای باشد که اجزاء قائم در سقف و کف ساختمان مهار شوند.

به این منظور  قبل از بتن ریزی داخل قالب ها، پلیت جایگزین شده و پس از پایان بتن ریزی از پلیت ها برای نصب وال پست ها استفاده می شود.

از دیگر روش های جایگزینی پلیت ها می توان به استفاده از انکر بولت ها اشاره کرد.

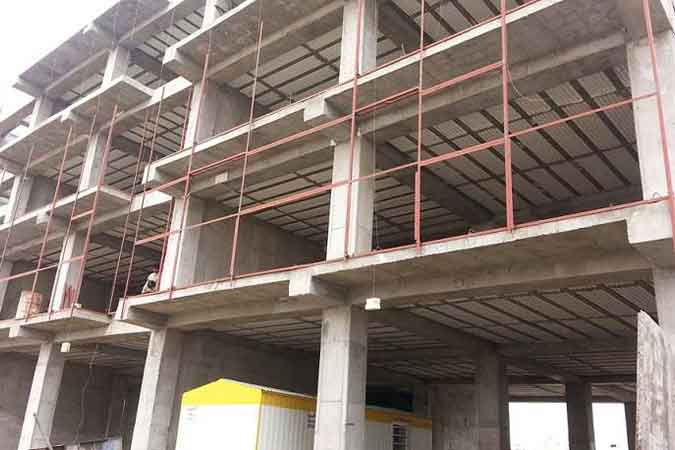

وال پست

ویژگی ها

وال پست می تواند به شکل فلزی یا بتن آرمه باشد.

نمونه فلزی معمولا به شکل پروفیل نبشی، ناودانی و قوطی می باشد. وال پست در فواصل و طول های مشخص و در جهت یکپارچه عمل نمودن دیوار به کار می رود و به صورت یک تیر یا ستون عمل می کند و محل قرار گیری آن در انتهای فریم با دهانه بالا و محلی که با دیوار پوشش می شود، می باشد.

چگونگی اجرای وال پست

اجرای وال پست در قسمت های مختلفی هم چون ساختمان بتنی، اسکلت فلزی و بلوک های سیمانی صورت می گیرد. در ادامه به بیان جزئیات بیش تر در مورد هریک از آن ها می پردازیم.

نحوه اجرا در اسکلت بتنی

در جهت اجرا در اسکلت بتنی ابتدا باید محل قرار گیری و ساخت وال پست، منطبق با نقشه مشخص شود. سپس نسبت به نصب ورق های اتصال در کف و سقف اقدام می شود. باید توجه داشت که فاصله نصب وال پست در هنگام اجرای دیوار را خالی نگه داشت.

در ادامه و در هنگام ردیف کردن بلوک ها در هر دو ردیف باید از یک بست استفاده کرده و دو دیوار مجزا را به یکدیگر متصل کرد.

پس از اتمام ساخت دیوار، از چهار میلگرد استفاده کرده و آن ها را به ورق های اجرا شده در کف و سقف جوش می دهیم. پس از انجام این کار با استفاده از سیم آرماتوربندی نسبت به اتصال میلگردها به بست ها اقدام کرده و دو طرف دیوار را قالب می بندیم.

در این مرحله داخل قالب ها بتن می ریزیم و در پایان پس از باز کردن قالب ها وال پستی منطبق بر ضخامت دیوار خواهیم داشت.

نحوه اجرا وال فلزی در بلوک سبک

در اجرای وال پست فلزی در بلوک های سبک در ابتدا باید مطابق با نقشه محل ورق های اتصال به کف و سقف را بررسی کرده و مکان آن را مشخص کرد. پس از انجام این کار نسبت به نصب ورق های اتصال اقدام کرده و وال پست را به ورق های پایینی و بالایی جوش می دهیم.

سپس در یک طرف بلوک را به صورت کامل و در سمت دیگر قسمت وال پست را از داخل بلوک ایجاد نمایید.

نحوه اجرا در اسکلت فلزی

به طور کلی می توان گفت، نحوه اجرای در اسکلت فلزی به گونه ای است که وال پست در اسکلت فلزی به واسطه جوشکاری، به تیر و ستون متصل می شود.

قوانین و ضوابط اجرا

ضوابط اجرا در بند ۷-۵-۳ در آیین نامه ۲۸۰۰ بیان شده است. ضوابط اجرا  با توجه به این بند شامل موارد زیر می باشد:

  • در صورتی که طول دیوار بیش تر از ۶ متر باشد، به اجرای وال پست نیاز می باشد. در برخی از موارد این اندازه ۵ متر نیز عنوان شده است.
  • در صورتی که طول دیوار ۴۰ برابر ضخامت دیوار باشد، نیاز به ساخت وال پست می باشد.
  • آن چه که در این آیین نامه در مورد نوع افقی آمده است، اجرای آن برای دیوار بیش از ۳.۵ متر می باشد.
