معرفی انواع قالب بندی در اجرای فونداسیون

فونداسیون یا قالب بندی در ساختمان یکی از اجزای ضروری هر سازه به شمار می آید و وظیفه آن تحمل فشار ناشی از ستون ها و انتقال این نیرو به زمین است. پی سازی بنا با توجه به نوع سازه و محلی که قرار است در آن اجرا شود تحت شرایط متفاوتی انجام می شود تا استحکام و مقاومت سازه تامین گردد.

فونداسیون اولین مرحله ساخت بنا است و باید استانداردهای لازم در اجرای آن رعایت شود.

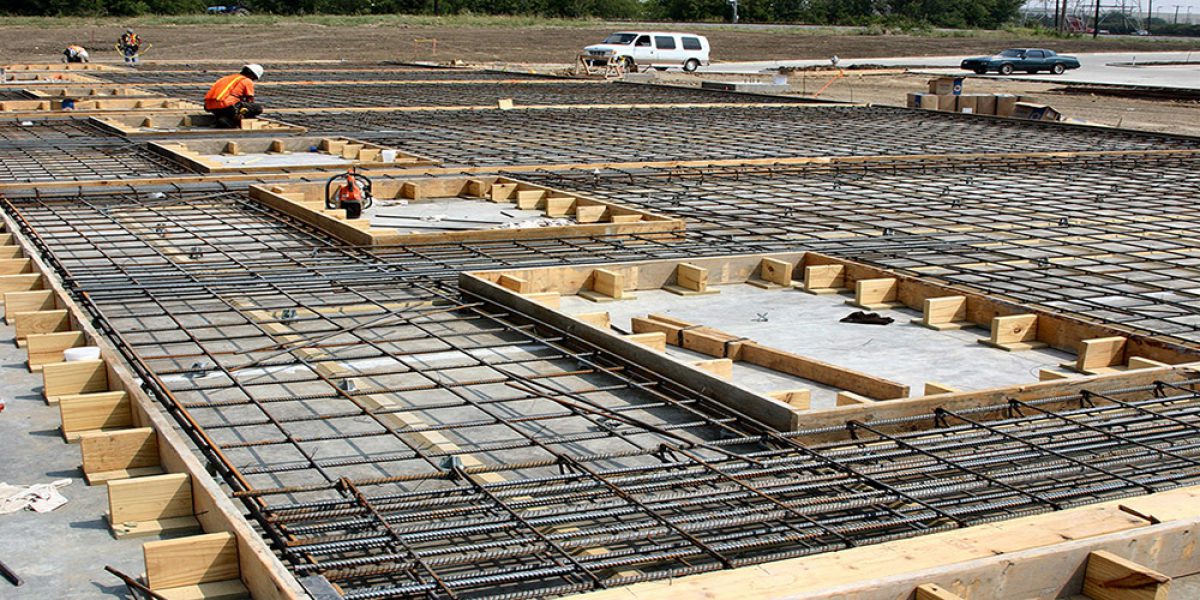

قالب بندی فونداسیون

در قالب بندی فونداسیون از قالب های چوبی، فلزی و آجری استفاده می شود که هر کدام دارای ویژگی های منحصر بفرد خود هستند. در سیستم قالب بندی، پنل های مختلفی برای قالب گذاری به کار می روند که بر اساس نوع سازه و نقشه اجرایی می توان آنها را در اشکال مختلف ایجاد نمود. برای پی سازی ساختمان پس از گودبرداری باید خطوط آکس بندی شده و محل قرارگیری قالب در روی زمین مشخص شود تا بتوان بر اساس آن فونداسیون را اجرا نمود. از جمله نکاتی که در قالب بندی فونداسیون باید به آنها توجه کرد به شرح ذیل می باشند:

  • قالب ها را باید محکم و فیکس کرد و از استحکام آنها اطمینان حاصل نمود.
  • توجه به ابعاد فونداسیون در انتخاب قالب امری بسیار ضروری است.
  • طراحی و ساخت قالب ها باید به گونه ای باشد که راحت و به سرعت بتوان آنها را نصب و یا باز کرد. در این صورت به میزان قابل توجهی در وقت و هزینه صرفه جویی خواهد شد.
  • به منظور جلوگیری از هدر رفتن شیره بتن، درزبندی مناسب باید انجام شود.
  • برای ارتقاء کیفیت سطح بتن و استحکام قالب ها باید از روغن قالب استفاده نمود.
  • قالب ها باید از دوام و استحکام بالایی برخوردار باشند تا بدون از هم گسیختگی و یا نشت شیره بتن بتوانند فشار و بارهای وارده را تحمل نمایند.
  • با توجه به اینکه فونداسیون نما است یا خیر باید نسبت به تعیین کیفیت مصالح ساختمانی و قالب بندی توجه لازم معطوف گردد.
  • ساخت قالب ها و نصب آنها باید به نحوی باشد که بتوان به ابعاد، شکل و نمای بتن مورد نظر دست یافت.
  • شاقول بودن فونداسیون و رعایت کاور آرماتورها نیز از جمله نکات مهم در قالب بندی فونداسیون به شمار می آیند.
  • قالب ها باید به گونه ای انتخاب شوند که بتوان آنها را با امکانات در دسترس حمل نموده و جا به کرد.

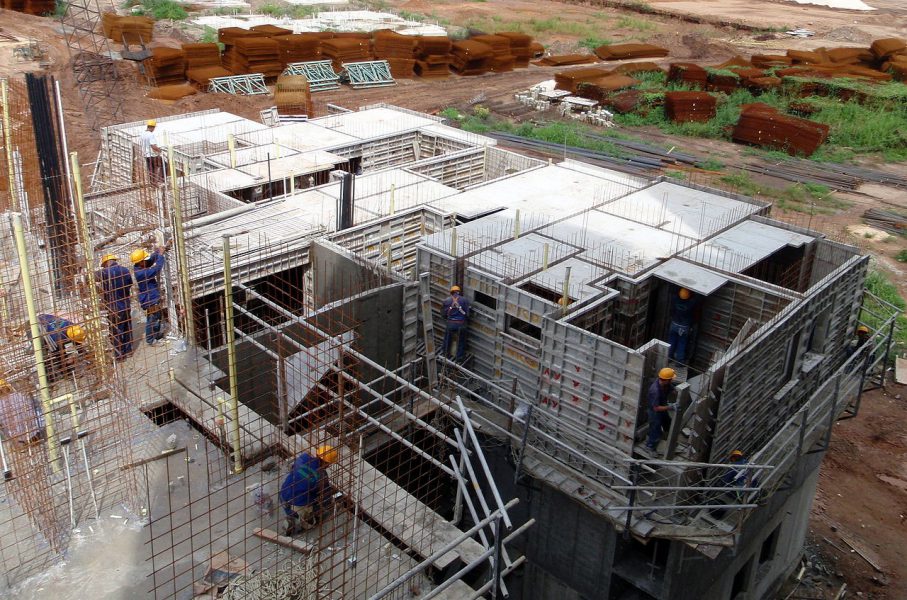

قالب بندی

قالب فلزی

قالب فلزی در مقایسه با قالب های چوبی و آجری از استحکام و سطح شاقولی مناسب تری برخوردار می باشد. امروزه این نوع قالب ها از جمله رایج ترین قالب های مورد استفاده در پی ریزی ساختمان هستند زیرا به راحتی می توان آنها را حمل نمود و در هر نوع سیستم اجرایی به کار برد.

از مزایای قالب فلزی می توان به مواردی نظیر دوام و استحکام بسیار بالا، سهولت اتصال، سرعت بالای اجرا، قابلیت استفاده مجدد و بهره وری بالا اشاره نمود. در پروژه هایی که تنوع ابعاد و سطوح کم اما حجم کار بالاست، قالب های فلزی بهترین گزینه محسوب می شوند. هر چند قیمت اولیه این قالب ها گران است اما طول عمر آنها بالا بوده و می توان سال ها از آنها استفاده کرد. به منظور جلوگیری از اثرات نامطلوب آب و هوایی بر این قالب ها باید حتی المقدور آنها را عایق بندی نمود.



قالب آجری

این نوع قالب برای استفاده در اطراف پی استفاده می شود و پس از گیرایش بتن در محل مورد نظر مانده و به عنوان قالبی دائمی در نظر گرفته می شود.به منظور جلوگیری از مکیده شدن آب بتن توسط آجر باید یک لایه ورق نایلونی قبل از بتن ریزی بر روی دیوار نصب شود در غیر این صورت آجرها را باید کامل آب پاشی کرد. البته هنگام آب پاشی این نکته که آب نباید درون قالب ها جمع شود را باید مد نظر قرار داد. در این نوع قالب بندی حدود آکس های سازه و قالب باید توسط نقشه بردار مشخص شود.

برای جلوگیری از کوچکترین خطا در اجرای این نوع قالب بندی بهتر است گوشه آکس ها و قالب ها میخ گذاری گردد و مرز قالب ها بعد از آنکه با رسیمان مشخص شد رنگ آمیزی شود. علاوه بر آن سطح زمین باید از ترازی یکنواخت برخوردار باشد که این امر با نقشه برداری انجام می شود. هنگام قالب بندی آجری باید یک لایه نازک از سیمان در جداره داخلی قالب اجرا گردد اما در صورت عدم این کار می توان از پلاستیک نیز استفاده نمود. پشت قالب آجری را می توان با خاک پر کرد.



قالب چوبی

قالب چوبی همانطور که از نامش پیداست از جنس چوب است. قالب ها به اندازه ای ساخته می شوند که بتوان آنها را به مکان مورد نظر حمل نمود. بتن ریزی در این قالب ها به دقت کافی نیاز دارد تا آسیبی به لبه آنها وارد نشود.قالب های چوبی در برابر قالب های فلزی وزن سبک تری دارند اما مقاومت آنها در برابر رطوبت چندان بالا نمی باشد. از مزایای این نوع قالب می توان به مواردی نظیر سهولت در اجرا و اتصالات، ضریب حرارتی پایین و وزن سبک اشاره نمود. تنها عیب قالب چوبی عدم استفاده از آن بیشتر از ۱۰ بار است.



قالب بتنی

آن چه که در قالب بندی بتن باید مورد توجه قرار گیرد، استحکام قالب ها و مهاربندی صحیح آن ها می باشد. در جهت افزایش استقامت داربست، استفاده از پشت بندهای طولی و عرضی الزامی می باشد. نحوه قرارگیری قالب بتن باید به گونه ای باشد که از خارج شدن بتن از میان آن ها جلوگیری به عمل آید. برای اجرای قالب بتنی، قالب ها باید خنک باشند. در صورتی که قالب بندی ها داغ باشند، کیفیت بتن را کاهش داده و باعث تغییر رنگ آن می شود. این امر باعث می شود بتن شکل مناسب خود را از دست دهد



قالب یوبوت

از قالب یوبوت در جهت ایجاد حفره درون دال بتنی استفاده می شود. انجام این کار می تواند باعث حذف بتن ناکارآمد شده و به سبک تر شدن دال نیز کمک می کند. به طور کلی چهار مدل قالب یوبوت موجود می باشد که شامل قالب یوبوت تک، قالب یوبوت دوبل، قالب یوبوت بادی و قالب یوبوت پلی استایرن می باشد.
