نقشه خوانی تاسیسات الکتریکی

برای اجرای تاسیسات الکترکیی برق در هر ساختمان، باید به نقشه های آن مراجعه کرد. نقشه ها از اجزایی
تشکیل شده است. اجزای هر نقشه کامل برق شامل موارد زیر می باشد.

  1.  نشانه های ترسیمی
  2. نقشه پلان
  3. نمودار تبلوها
  4. نمودارهای رایزر
  5. جزئیات
  6. توضیحات

در طراحی و ترسیم نقشه ها توجه به مقررات ملی ساختمان ضروری است. رعایت این مقررات توسط طراح،
ترسیم کننده و همچنین مجری الزامی است.



مقررات ملی ساختمان ( مبحث ۱۳ )

  1.  نقشه ها باید نشان دهنده محل فیزیکی وسایل و دستگاه ها باشد و باید در زمینه نقشه های معماری ساختمان به نام پلان تجهیزات (مبلمان) پیاده شود.
  2. مقیاس نقشه ها باید مناسب تأسیسات برقی و نقشه معماری انتخاب شود به طوری که خواندن اطلاعات مربوط به تأسیسات برق امکان پذیر و آسان باشد.
  3. نقشه ها و نمودارها باید خوانا و واضح باشد و به نحوی تهیه شده باشد که بین خطوط و اجزای برقی و زمینه نقشه معماری هیچ گونه ابهامی وجود نداشته باشد.
  4. نمودارها (دیاگرام ها)، اجزای توضیحی، نمودارهای بالارو و پایین رو (رایزر دیاگرام)، طرح واره ها، جداول، علائم و نشانه های ترسیمی، لیست نقشه ها و غیره، که احتیاج به زمینه نقشه معماری ندارند حتی الامکان باید بر روی نقشه های مجزا و یا در صورت وجود حاشیه های خالی، در پلانها ترسیم شوند.
  5. برای خوانا بودن نقشه های برق، ذکر اندازه ها و دیگر یادداشت های مربوط به معماری و نکات اجرایی مختص کارهای ساختمانی و نظایر آن بر روی نقشه های زمینه لازم نخواهد بود، اما مقیاس نقشه حتما باید ذکر شود.
  6. هرگونه طرح واره، نمودار، جدول، نقشه توضیحی و یا نقشه جزئیات که برای روشن شدن مسائل اجرایی لازم است باید به همراه نقشه ارائه شود.
  7. در انتخاب محل، نحوه نصب کلیه تجهیزات، مسیر همه مدارها باید به نقشه های معماری ساختمان توجه شود و امکانات اجرایی سنجیده و هماهنگ با سایر تأسیسات طراحی شده برای ساختمان، در نظر گرفته شود.
  8. در ساختمان هایی که آپارتمان های مشابه در طبقات دارند می توان به تهیه نقشه برق یک طبقه اکتفا کرد و لزومی به طرح نقشه های مختلف برای طبقات دیگر نیست.



نشانه های ترسیمی  (علائم)

در نقشه ها هر وسیله و ی ا عنصر برقی با ی ک نشانۀ ترسیمی ی ا علامت اختصاری نشان داده می شود. برای
اینکه در خواندن نقشه ها تفسیر ها و تعبیرهای متفاوتی نسبت به ی ک وسیلۀ برقی وجود نداشته باشد باید
کلیه علائم از ی ک استاندارد پیروی ک نند تا به این ترتیب زبانی مشترک در بین ترسیم ک نندگان و ک سانی
که نقشه ها را می خوانند وجود داشته باشد. به این منظور در رشته برق استانداردی توسط ک میتۀ بین المللی
الکتروتکنیک) ۱( تهیه شده است ک ه همۀ علائم ترسیمی باید با آن استاندارد مطابقت داشته باشند .برای ترسیم
مدارات در نقشه ها از شمای فنی (تک خطی) استفاده می شود.



مقررات ملی ساختمان (مبحث ۱۳ )

  1. برای نمایش اجزاء نقشه ها ی برق باید از علائم ترسیمی استاندارد مطابق  IEC استفاده شود و اندازه علائم باید متناسب نقشه های زمبن (پلان) باشد.
  2. در ک نارعلائم باید قدرت مصرفی و سایر مشخصات مهم دستگاه ذکر شود.
  3.

تعدادی از علائم لازم با توجه به موارد بالا آورده شده است

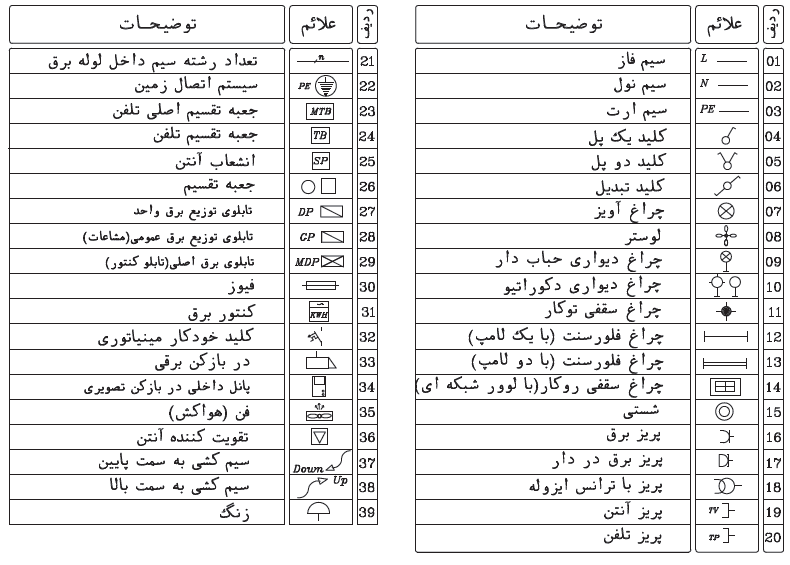

ترسیم علائم الکتریکی
